音樂芯片的參數
音樂芯片的工作電壓 : 2.6V ~ 4.5V .
音樂芯片的自動進入省電模式,待機狀態電流小于 5 uA / 3.6V.(不含SPI Flash 待機電流) .
錄音長度8 秒 / 22秒，搭配SPI Flash .
音樂芯片的錄音輸入采用 ADC 14 Bit ,Audio Out DAC 14 Bit.
錄音,語音 音質等同PCM 音質 .
錄音距離遠 :收音范圍可逹3 ~ 5 米內 , 可由外部電阻調整選定.
錄音/語音播放模式: 單獨一段錄音或單獨一段預錄語音播放。



音樂芯片常見電路圖：

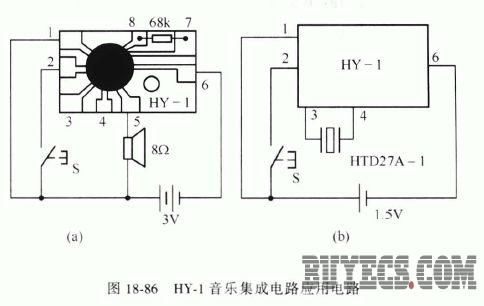

1、HY-100系列音樂芯片的集成電路具有驅動能力大和輸出端運用靈活的特點，可以用作門鈴的電路，當用正脈沖觸發②腳觸發端時，它便會自動演奏長約樂曲。

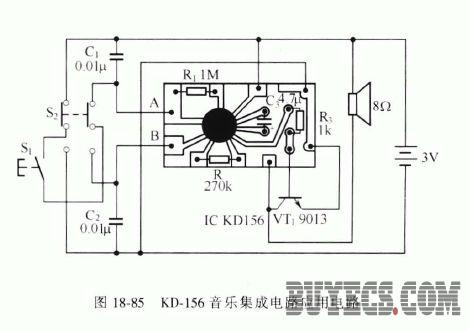

2、KD-156音樂芯片集成電路可發出"叮咚"及鳥鳴兩種聲響，音響純正悅耳，是用來制作電子門鈴的專用集成電路。

3、HY系列音樂芯片集成電路受觸發后立即會輸出音樂信號，奏鳴時間為20s。該系列音樂芯片外圍元件少，耗電省，且應用靈活，適用于門鈴、玩具、各種呼叫及報警裝置。該系列音樂芯片型號較多。

4、CIC2850/CIC3830系列音樂集成電路是單樂曲發生器，它們的外引線排列及封裝形式為9 腳單排直插式塑封，其引腳功能見下表，該系列產品輸出樂曲名見下表。

CIC2850 和CIC3830兩個系列音樂芯片由于輸出電流為0.2-2.2mA，不能直接驅動揚聲器工作，但可直接驅動壓電蜂嗚器工作。這兩個系列的產品可適用于時鐘、門鈴、玩具等。

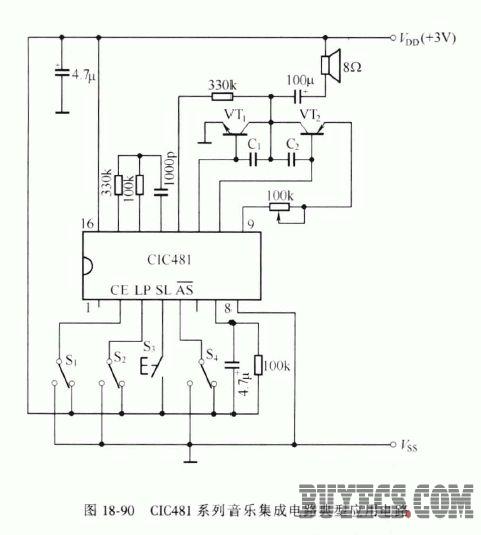

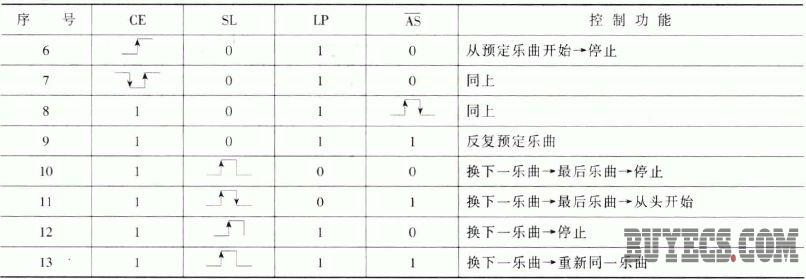

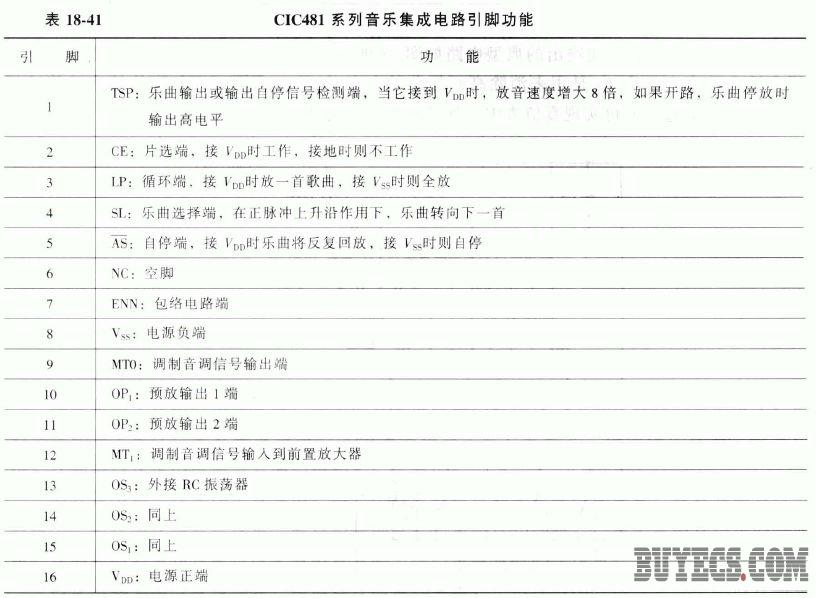

5.C1C481音樂芯片集成電路是一種包含多首具有鋼琴、風琴、曼陀林三種效果歌曲的集成電路。其中C1C481 內含8首樂曲， C1C482 內含12首樂曲，C1C483 內含10 首樂曲。樂曲可以單循環或連續地回放。C1C481系列音樂芯片采用16 腳雙列式塑封，它的各引腳功能、控制功能真值表見下表。

6. CW9561音樂芯片模擬聲集成電路是一種能發出警報聲、汽笛聲、警車聲及機槍聲的集成電路，它的典型應用電路下圖所示。




音樂芯片的操作按鍵：
- ONEKEY: 單按鍵操作鍵
- ERASE: 消除錄音按鍵
- PLAYL: 電平保持模式播放, 可接光敏電阻,可由光源控制播放.
- PLAYL：單觸發模式播放 .
音樂芯片輸出功率4.5 V/ 0.6 W / 8 ohm.
音樂芯片錄音提示,錄音前一聲“BEEP”，結束時兩聲“BEEP”另可外部設置選定,靜音模式 : 無”BEEP” 提示聲 .
音樂芯片可支持由外部燒錄器 Flash 在線燒錄 (On Board) 預錄的語音數據.



奧爾偉業音樂芯片有以下特點：
1、語音長度為3-546秒。
2、I/O的腳數2-40個。
3、IC內置簡單的微處理器（單片機）可以通過編程來實現很多智能要求。
4、可以直接驅動喇叭或通過外掛三極管驅動喇叭。
5、依靠簡單的外圍組件可以實現聲控，光控，影控，震動控制，矩陣，串行，并行輸入等，靈活的輸入方式。

音樂芯片的種類：
音樂芯片種類：市場上的音樂IC類也不同，根據音樂輸出的特點我們將音樂電路分為以下幾類：單曲、復音、音樂帶閃燈、唱歌;它們主要應用在做死的音樂播放器上，如生日賀卡芯片是單曲芯片。
音樂芯片按是否可錄分可錄和不可錄，可錄音樂IC是可以通過電路把人的聲音錄到芯片上，然后通過電路播放出來。如音樂玩具盒和留聲機都是用可錄音樂IC做成的。按封裝形式有COB黑膏軟封裝和三極管封裝形式。

音樂芯片多少錢現在市場上沒有一個統一的價格，不過可以咨詢深圳奧爾偉業，奧爾偉業業務范圍主要包括：
1、音樂IC、語音玩具IC和電子琴IC標準品的出售。
2、按客戶的要求開發設計音樂IC、語音玩具IC（普通功能1-3天左右）。
3、提供臺灣全系列語音母體的掩膜（MASK）。
4、提供臺灣全系列MCU和LCD母體的標準品和掩膜(MASK)。
5、OTP一次性燒錄語音服務。
6、遙控紅外線接收頭。
